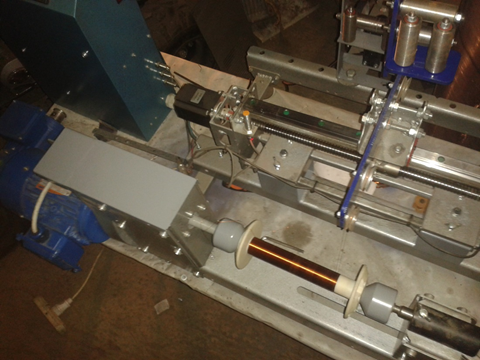

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МН 1.5-300
| Толщина проволоки, мм | 0,44 … 1.5 |
| Макс. ширина намотки, мм | 300 |
| Макс. диаметр намотки, мм | 110 |
| Макс. вес обмотки с оправкой, кг | 15 |
| Регулируемые обороты шпинделя, об./мин | 0 … 3000 |
| Счетчик числа витков | электронный, реверсивный, 99-ти программный, с памятью |
| Задаваемое число витков намотки | 0.1 до 9999.9 |
| Педаль полуавтомата | — |
| Реверс направления движения раскладчика | ручной, по датчикам направления раскладки, программный |
| Режимы работы раскладчика | Программируемый — рядовый, секционный |
| Габаритные размеры, мм | В=500 Н=1500 L=1100 |
| Вес, кг | 70 |
| Номинальная потребляемая мощность, кВт | 0,25 |
| Управление | автоматическое и ручное |
| Напряжение/частота питания, В/Гц | 220/ 50 |
| температура воздуха влажность воздуха не более | 22° ± 10° С 80% при температуре 25° С |
Поддерживаются все 3 типа раскладки витков горизонтальной намотки: секционный, рядовый, ортоциклический. Скорость намотки при испытаниях составила 24 000 витков за 8 минут, при толщине проволоки до 0,63 мм.
Имеется функция автоматического останова при достижении заданного количества витков.
Разгон и остановка шпинделя происходит постепенно, скорость на различных участках поддерживается автоматически, по программе.
Оборудование позволяет производить одновременно намотку на нескольких оправок.
Низкое потребление энергии и возможность подключения к однофазной сети делают монтаж и работу на данном станке легкими и не затратными.
Минимальные требования к производственному помещению и низкая стоимость эксплуатации.
Функции, выполняемые оператором
• заправка проволоки (провода) на каркас (оправку);
• установка параметров намотки:
№ секции,
число витков намотки в секции, скорость намотки,
число витков домотки (режим уменьшения скорости намотки),
число витков старта,
направление вращения вала намотки,
скорость намотки и скорость домотки,
шаг раскладки,
направление раскладки,
режим раскладки (ортоциклическая или рядовая),
расстояние между секциями (шаг перехода),
направление перехода, направление счета витков,
последовательность намотки секций,
• снятие готового изделия с оправки.
Машина работает с контроллером по отслеживанию провода, автомат, полуавтомат с участием оператора, ручная. В процессе намотки и изменением количества витков, ширины, шага (диаметр проволоки), изменение включено. Сохранение программ включено. Установка и съем кассеты намотанной, ручная (автомат опция). Домотка, точная остановка по виткам, метры (калибровка по метрам через энкодер с редуктором доп. опция). Оправки на катушки до 110мм диаметр. Размоточное устройство встроено в станок МН-1.5-300 весом (до 20кг).
