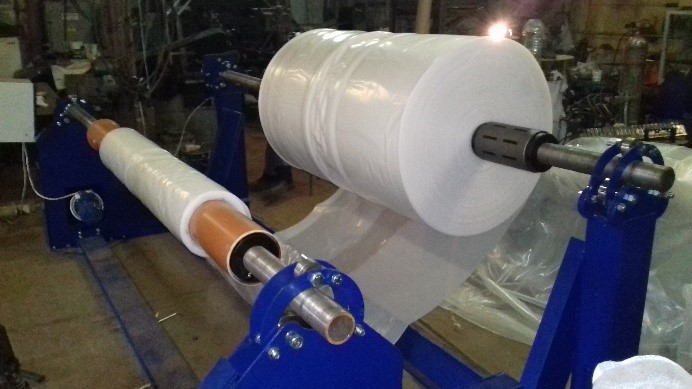

Для перемотки плоских материалов предлагаем машину МПМ-3000-7Т. Предназначена для гильзовой перемотки резины, гидроизоляции, сетки, тканых и нетканых плоских материалов.

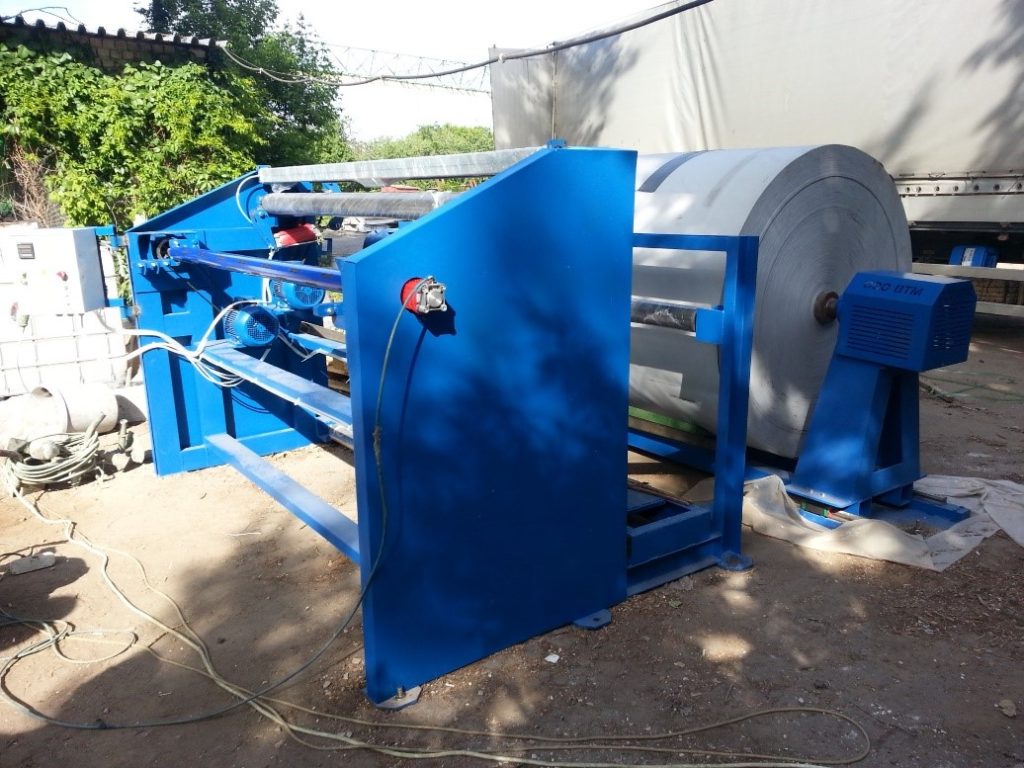

Машина состоит из несущей рамы , выполненной из трубного и сортового проката на сварных соединениях.
Машина снабжена электронным счетчиком, обеспечивающим автоматический останов механизма намотки при достижении требуемого метража.

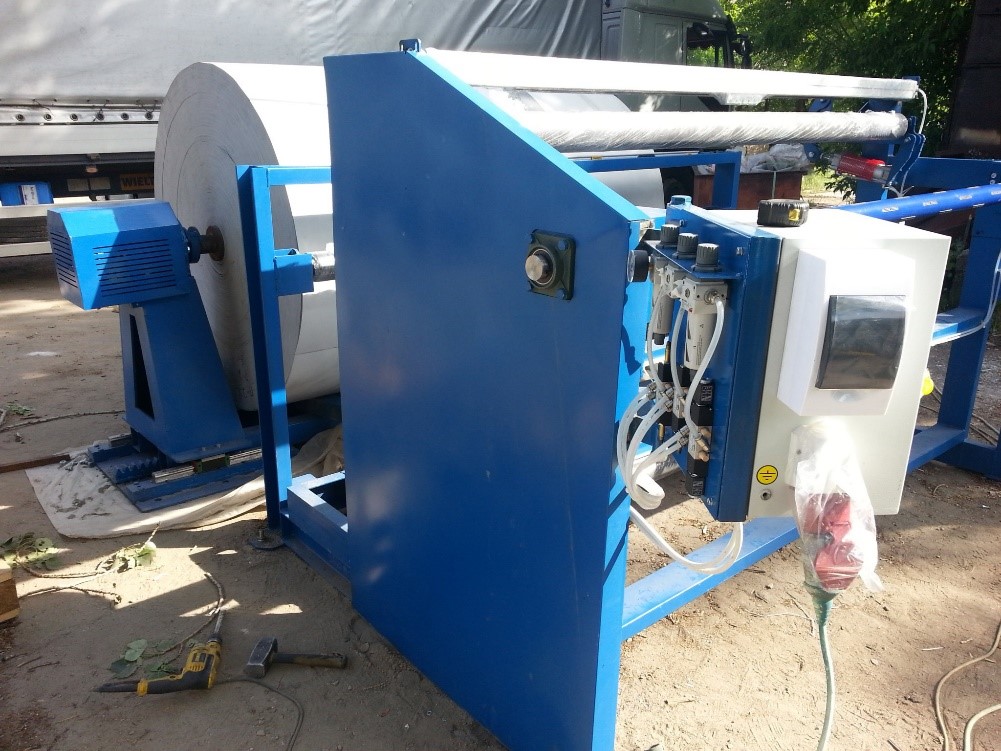

Панель управления позволяет задавать количество метров, скорость намотки, время пуска и время останова. Механизм натяжки пневмо-механика с нашим редуктором, обеспечивает натяг рулона от 10 до 7000кг.

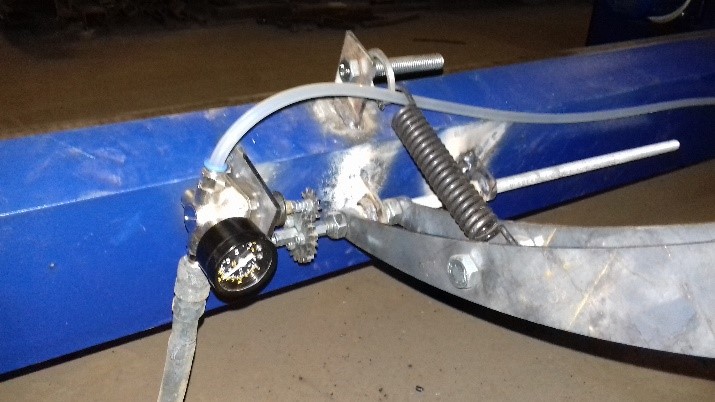

Автоматический пневмотормоз с регулятором (шестеренчатый редуктор разработка ООО ВТМ)
| Толщина материала, мм | 0,03 … 3 |
| Максимальный диаметр сматываемого рулона, мм | 2000 |
| Максимальная ширина рулона, мм | 3000 |
| Максимальная масса сматываемого рулона, кг | До 7000 |
| Рама | усиленная |
| Диаметры втулок картон, мм | 76, 100, 152 |
| Натяжение материала | пневмо |
| Фиксация намотки | пневмо |
| Отрезной механизм до 500об/мин мотор-редуктор. Перемещение на зубчатой рейке. | Диск 8ми гранёный, 2мм толщина |
| Авто-остановка по заданной длине | 999999мм |
| Сигнал после останова | звук |
| Аварийная остановка | педаль |
| Максимальная масса наматываемого рулона, кг | 2000 |
| Вал размотки/намотки | Трубы с переходными втулками под гильзу 76,100,152 |
| Скорость намотки, об/мин | до 300 |
| Счетчик числа намотанных метров | электронный, программируемый, с настройкой скорости разгона, намотки и остановки. |
| Габаритные размеры: | 2500 х1850х2500 |
| Масса с блоком управления, кг | 600 |
| Потребляемая мощность, кВт | 2,2 |
| Управление | полуавтоматическое и ручное |
| Напряжение/частота питания, В/Гц | 380/ 50 |
2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Толщина материала: от 2 мм до 20 мм (±5%)
- Плотность материала: от 0,85 до 1,7 кг/дм²
- Ширина покрытия: от 200 мм до 3000 мм (±5%)
- Диаметр исходного (разматываемого) рулона: до 2000 мм.
- Диаметр втулки исходного рулона: от 100 мм до 200 мм.
- Диаметр наматываемого рулона: от 86 мм до 1000 мм.
- Масса исходного (разматываемого) рулона: до 7000 кг.
- Масса наматываемого рулона: от 3 кг до 2000 кг.
- Скорость намотки: от 2 см/с до 70 см/с
- Функция плавного регулирования скорости намотки.
- Система контроля и регулирования натяжения покрытия.
- Обеспечение синхронного регулирования скорости наматываемого и разматываемого рулонов.
- Система учёта длины покрытия (линейный энкодер) с функцией звукового оповещения.
- Дискретность измерения длины полотна: 1 мм.
- Погрешность измерения длины, не более: 1%
- Система снятия статического электричества.
- Система выравнивания кромки наматываемого рулона.
- Отклонение плоскости торца (наматываемого) рулона, не более: 2 мм.
- Система отрезки полотна (гильотина, дисковый нож и т.д.) с функцией предотвращения попадания посторонних предметов в область реза.
- Отклонение перпендикулярности линии реза от торцевой поверхности полотна, не более: 2 мм.
- Упаковка производится на принимающем устройстве путём обёртывания материалом (спанбонд) торцов и поверхности рулона, с последующим нанесением нескольких слоёв стрейч-плёнки.
Привод электрический ~3-х фазный 400 В, реверсивный, с плавной регулировкой скорости частотным преобразователем на его панели.
Г арантийный срок 36 мес. на электронные компоненты, 12 мес. на механические компоненты со дня поставки
6 Перечень документации 1. Паспорт, включающий комплект поставки, технические данные установки и её составных узлов, сроки безопасной эксплуатации. 2. Руководство по эксплуатации. 3. Все документы представляются в виде — 1 бумажный экз. и 1 экз. в электронном виде (pdf) на электронном носителе
