МНВО-600 Для намотки всыпных обмоток предлагаем машину серии МНВО-600. Станок предназначен для производства всыпных обмоток трансформаторов, для намотки бухт каната, намотки троса, изготовления шинопроводов. Может быть использован при изготовлении электродвигателей до 100кВт.

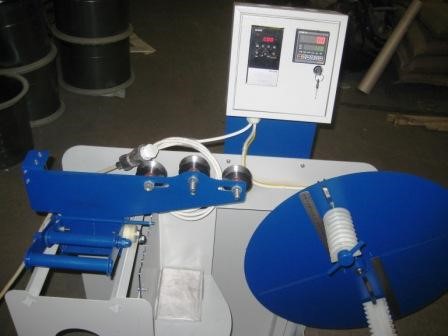

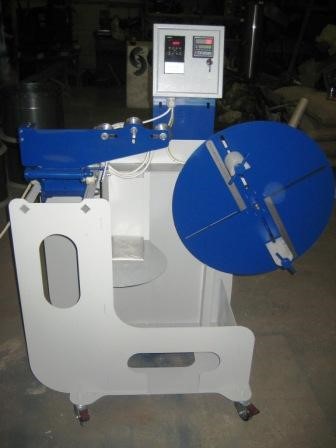

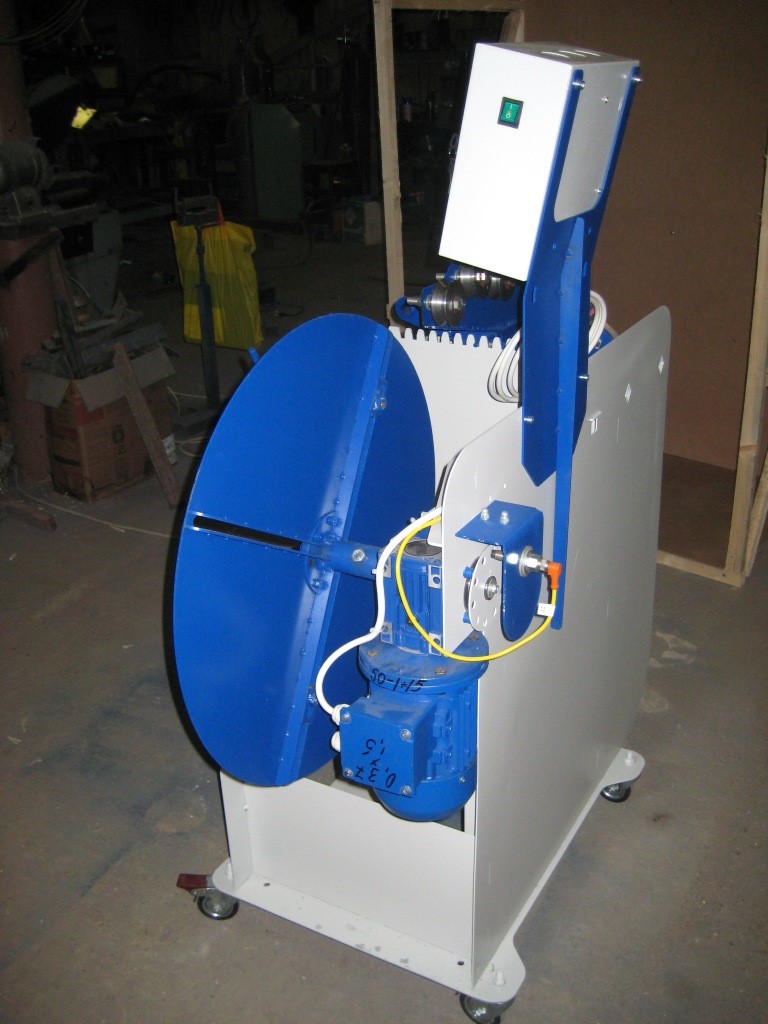

Данная машина состоит из станины со смонтированными консольными раздвижными оправками, позволяющими устанавливать на них материал намотанный в бухты формовщика и мотор-редуктора , управляющего частотный приводом позволяющим регулировать скорость намотки ,а так же счетчика метража, останавливающего перемотку при достижении заданного значения.
Технические характеристики оборудования МНВО-600
| Диаметр провода, мм | 0.5 – 8 |
| Частота вращения шпинделя, об./мин | 0 – 75 |
| Мах. диаметр изделия, мм | 600 |
| Ширина паза ламели, мм | 10 – 20 |
| Счетчик витков | Электронный |
| Задаваемое количество витков намотки | 1 – 9999 |
| Габаритные размеры машины, мм | В=650 Н=1100 L=1800 |
| Масса оборудования, кг | 350 |
| Номинальная потребляемая мощность, кВт | 1,5 |
| Управление | Автоматическое, ручное |
| Параметры электрической сети | 380 В / 50 Гц |
Функции, выполняемые оператором:
— установка оправки на станок;
— заправка провода на оправку;
— установка параметров намотки:
— количество витков намотки;
— направление вращения вала станка;
— включение режима уменьшения скорости намотки,
— скорость домотки и т.д.
— запуск станка;
— фиксация витков всыпной обмотки;
— отрезание провода;
— снятие готовой всыпной обмотки.
