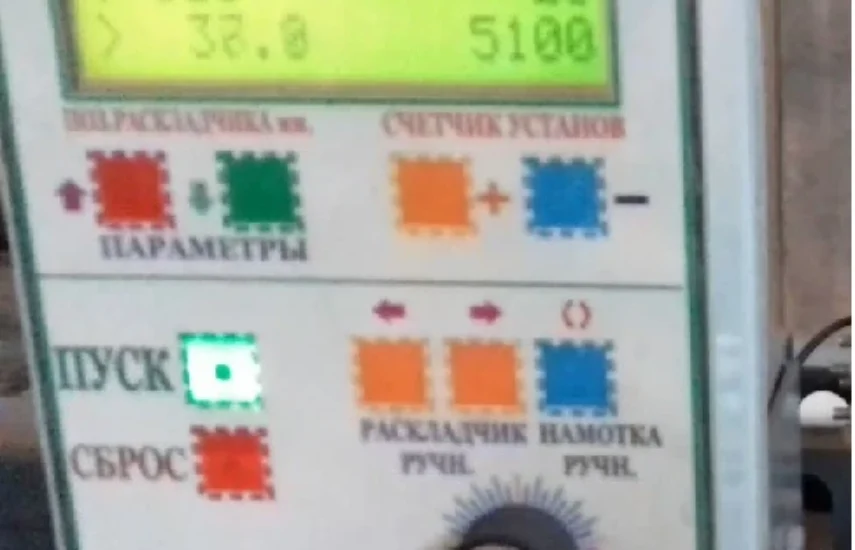

МН-1.5-850 машину для намотки проволоки

Поддерживаются все 3 типа раскладки витков горизонтальной намотки: секционный, рядовый, ортоциклический. Скорость намотки при испытаниях составила 24 000 витков за 8 минут, при толщине проволоки до 0,63 мм.

Имеется функция автоматического останова при достижении заданного количества витков.

Разгон и остановка шпинделя происходит постепенно, скорость на различных участках поддерживается автоматически, по программе.

Оборудование позволяет производить одновременно намотку на нескольких оправок.

Низкое потребление энергии и возможность подключения к однофазной сети делают монтаж и работу на данном станке легкими и не затратными.

Минимальные требования к производственному помещению и низкая стоимость эксплуатации.

Функции, выполняемые оператором:

• заправка проволоки (провода) на каркас (оправку);
• установка параметров намотки:
  • № секции
  • число витков намотки в секции, скорость намотки,
  • число витков домотки (режим уменьшения скорости намотки),
  • число витков старта,
  • направление вращения вала намотки,
  • скорость намотки и скорость домотки,
  • шаг раскладки,
  • направление раскладки,
  • режим раскладки (ортоциклическая или рядовая),
  • расстояние между секциями (шаг перехода),
  • направление перехода, направление счета витков,
  • последовательность намотки секций,
• снятие готового изделия с оправки.

Машина работает с контроллером по отслеживанию провода, автомат, полуавтомат с участием оператора, ручная. В процессе намотки и изменением количества витков, ширины, шага (диаметр проволоки), изменение включено. Сохранение программ включено. Установка и съем кассеты намотанной, ручная (автомат опция). Домотка, точная остановка по виткам, метры (калибровка по метрам через энкодер с редуктором доп. опция). Оправки на катушки до 110мм диаметр.

Размоточное устройство встроено в станок МН-1.5-850 весом (до 20кг).

Возможности намотки провода

Прочность на растяжение 500 Н: армированное волокном провода выдерживает высокоскоростные маневры дронов и экстремальные нагрузки на окружающую среду.

Рабочий диапазон от-40 ° C до + 85 ° C: надежная работа в арктических исследованиях, наблюдении за пустынями или тропическими штормами.

Сроки изготовления:

• Стандартное оборудование — 1-2 месяца
• Индивидуальные проекты — 2-6 месяцев

Условия доставки:

• Доставка до места установки на вашей территории
• Транспорт и стоимость прописываются в договоре
• Для стандартного оборудования доставка обычно включена в стоимость
• Точные сроки и условия согласовываются после подписания ТЗ

Этапы работы:

• Заявка и ТЗ — обсуждаем задачи, согласовываем техническое задание
• Договор — подписываем договор, вносите 5-10% за проектирование
• Производство — 50% предоплата, запускаем изготовление (1-6 месяцев)
• Пусконаладка — 40%, наш инженер приезжает к вам, монтирует и настраивает
• Запуск — 10% после подписания акта и обучения персонала

Оплата:

• Безналичный расчёт (основной способ)
• НДС включён в стоимость
• Возможна рассрочка через банк по гарантии
• Все условия фиксируются в договоре
• Гарантия: 12 месяцев (возможно увеличение до 18-24 месяцев)
